Serie SB, SBI SBN

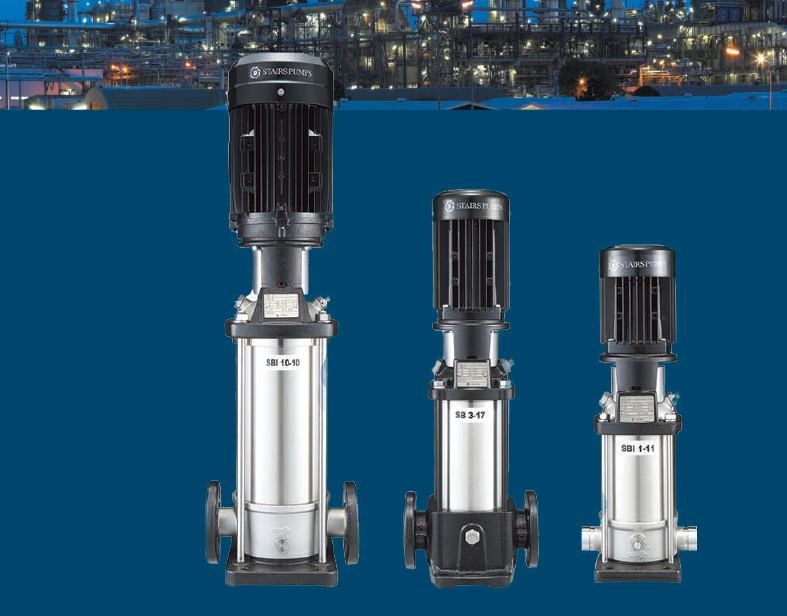

Las bombas SB, SBI y SBN son bombas verticales multietapas de diseño en línea, no autocebantes, con conexiones mediante bridas o acoples tipo Victaulic, y con bocas de succión y descarga de igual tamaño.
La construcción por etapas incorpora rodetes, cámaras y carcasa de presión en acero inoxidable. El eje intermedio de la bomba y el eje del motor con normas IEC están acoplados directamente. Todas las bombas están equipadas con sellos mecánicos tipo cartucho, lo que facilita el mantenimiento.

Las bombas SB, SBI y SBN se ofrecen en diferentes tamaños y con un número variable de etapas, permitiendo ajustar el caudal y la presión requeridos en aplicaciones industriales y mineras.

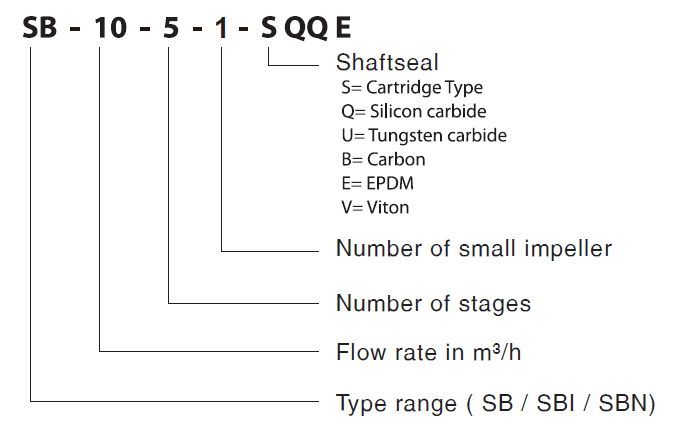

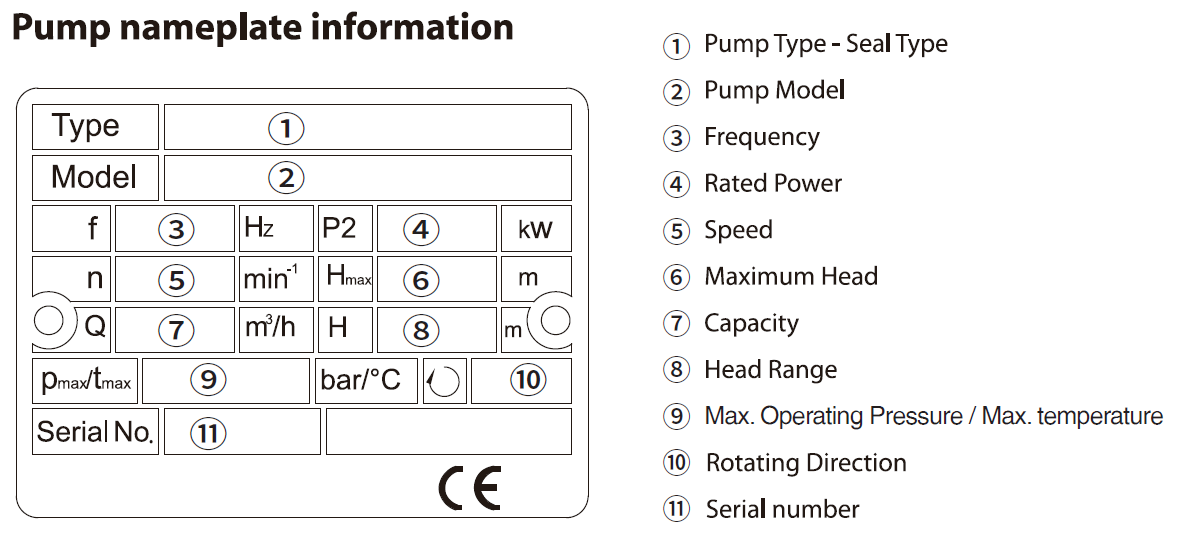

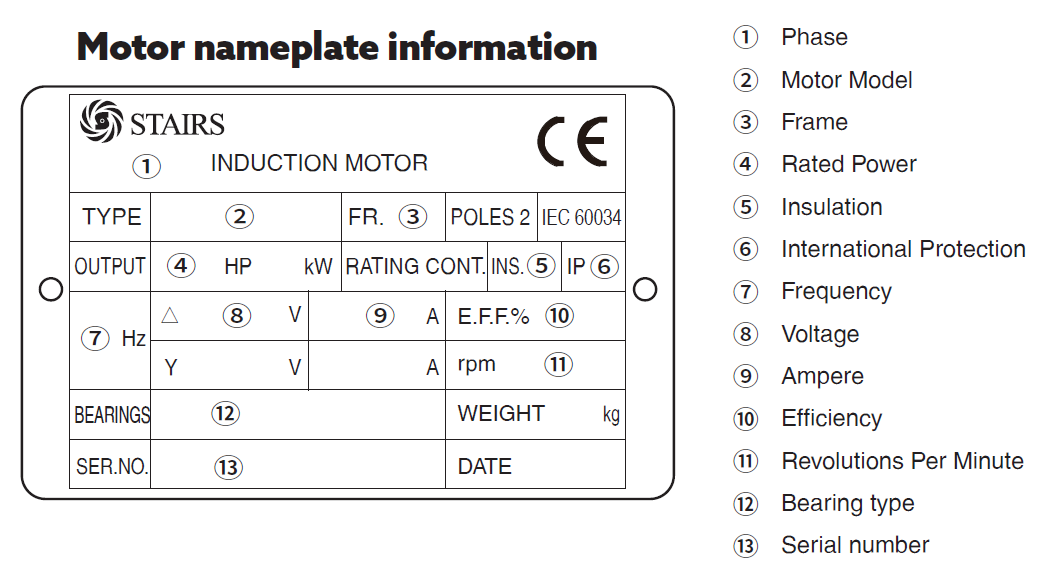

Código de Identificación

Sello Mecánico

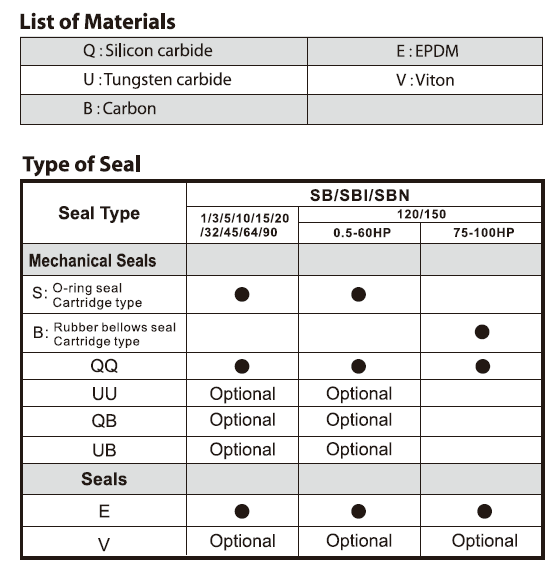

Sello mecánico estándar tipo cartucho, fabricado en carburo de silicio/carburo de silicio con elastómero EPDM o Viton.

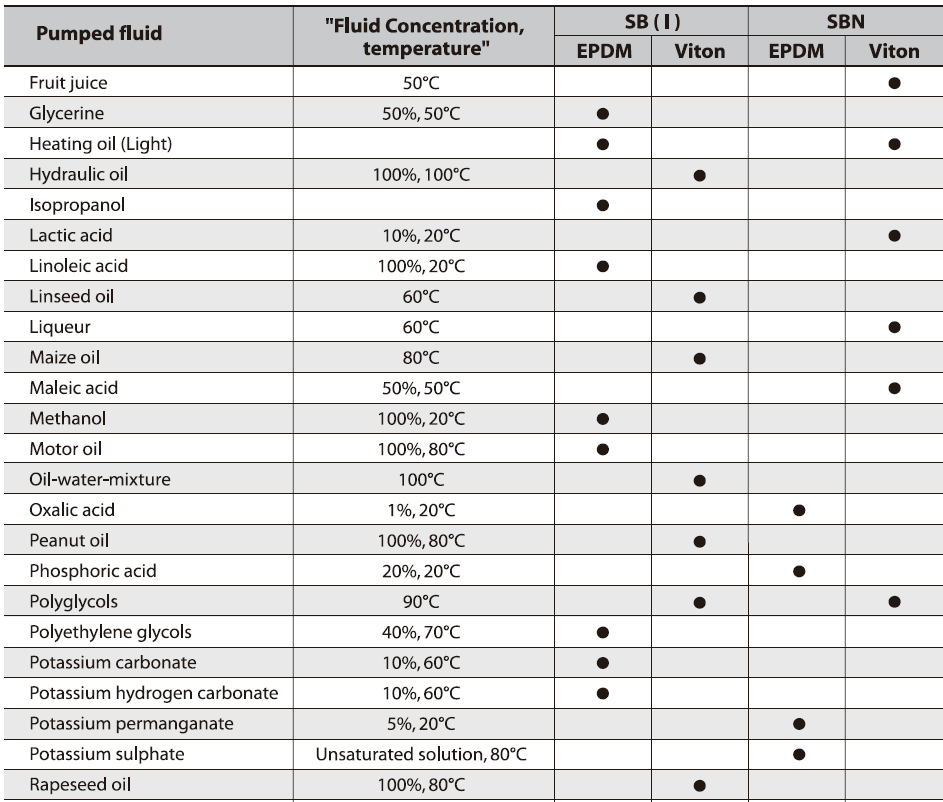

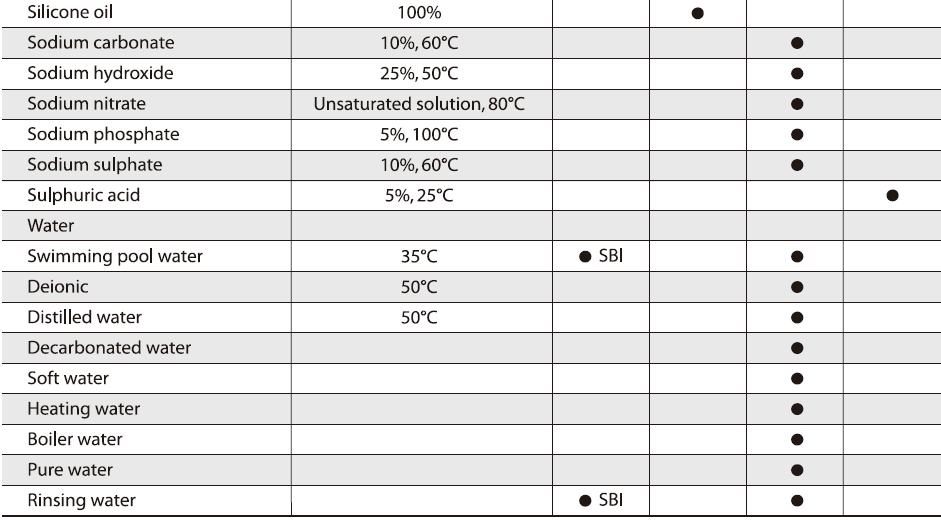

Según el tipo de aplicación, existen materiales alternativos disponibles tanto para el sello como para los elastómeros.

El diseño tipo cartucho permite reemplazar el sello mecánico en minutos, sin necesidad de herramientas especiales y sin desmontar la bomba.

Presión mínima de entrada – NPSHA

El cálculo de la presión de entrada “H” se recomienda en las siguientes situaciones:

• Cuando la temperatura del líquido es elevada.

• Cuando el caudal es significativamente mayor al caudal nominal.

• Cuando el agua se bombea desde grandes profundidades.

• Cuando el agua es impulsada a través de tuberías largas.

• Cuando las condiciones de entrada son deficientes.

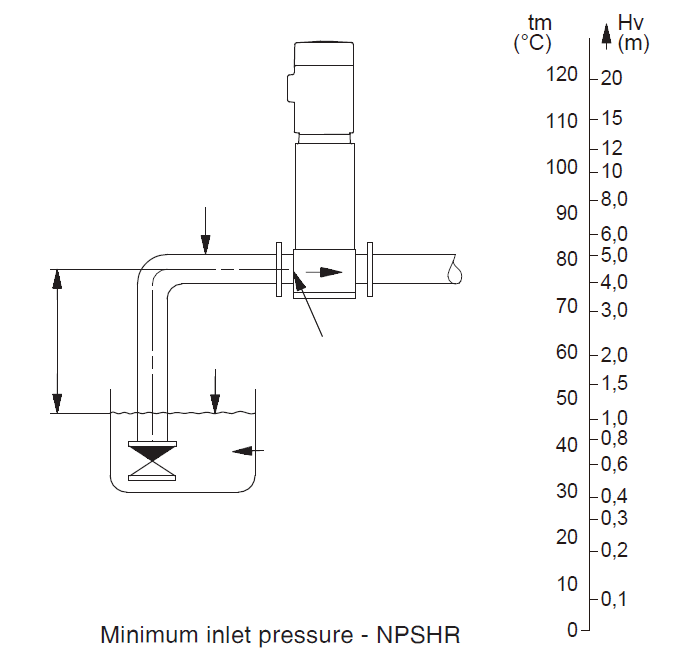

Para evitar cavitación, asegúrese de que exista una presión mínima en el lado de succión de la bomba.

La altura máxima de succión “H” en pies puede calcularse de la siguiente manera:

H=Pb−NPSHR−Hf−Hv−HsH = P_b – NPSHR – H_f – H_v – H_sH=Pb​−NPSHR−Hf​−Hv​−Hs

Pb = Presión barométrica en pies absolutos.
(La presión barométrica puede fijarse en 33,9 pies a nivel del mar. En sistemas cerrados, Pb indica la presión del sistema en pies).

NPSHR = Altura Neta Positiva de Succión Requerida en pies.
(Se debe leer de la curva NPSHR al caudal máximo que entregue la bomba).

Hf = Pérdida por fricción en la tubería de succión en pies.
(Al caudal máximo que entregue la bomba).

Hv = Presión de vapor en pies.
(Se debe leer de la tabla de presión de vapor. Hv depende de la temperatura del líquido “Tm”).

Hs = Margen de seguridad = mínimo 2,0 pies.

Si el valor de “H” calculado es positivo, la bomba puede operar con una altura de succión máxima de “H” pies.
Si el valor de “H” calculado es negativo, se requiere una presión de entrada mínima equivalente a “H” pies.

Nota: Para evitar la cavitación, nunca seleccione una bomba cuyo punto de operación se encuentre demasiado hacia la derecha en la curva de NPSHR.

Verifique siempre el valor de NPSHR de la bomba al caudal máximo posible.

Presión máxima de entrada

La siguiente tabla muestra la presión máxima de entrada permitida. Sin embargo, la presión de entrada actual más la presión contra una válvula cerrada debe ser siempre inferior a la presión máxima de operación permitida.

Si se excede la presión máxima de operación permitida, los rodamientos del motor pueden dañarse y la vida útil del sello del eje puede reducirse.

​

Ejemplo de presiones de operación y de entrada

Los valores de presión de operación y de entrada mostrados en las tablas no deben considerarse individualmente, sino que siempre deben compararse. Véanse los siguientes ejemplos:

Ejemplo 1:
Se ha seleccionado el siguiente tipo de bomba: SB 3-29

• Presión máxima de operación: 25 bar

• Presión máxima de entrada: 10 bar

• Presión de descarga contra una válvula cerrada: 18,6 bar (ver p.16)

Esta bomba no está autorizada a arrancar con una presión de entrada de 10 bar, sino con una presión de entrada de:

Ejemplo 2:
Se ha seleccionado el siguiente tipo de bomba: SB 10-2

• Presión máxima de operación: 16 bar

• Presión máxima de entrada: 8 bar

• Presión de descarga contra una válvula cerrada: 2 bar (ver p.16)

Esta bomba puede arrancar con una presión de entrada de 8 bar, ya que la presión de descarga contra una válvula cerrada es solo de 2 bar, lo que da como resultado una presión de operación de:

Por el contrario, la presión máxima de operación de esta bomba está limitada a 16 bar, ya que una presión de operación mayor requerirá una presión de entrada superior a 8 bar.
